Кабель волоконно-оптический магистральный ОМЗКГЦ - ОМЗКГЦ-10А-01-0,22-8-(4.0)
Спец. цена: Уточнить у менеджера
Наличие: Под заказ
Производитель: Fujikura. Арт.: ОМЗКГЦ-10А-01-0,22-8-(4.0)
Работаем с юридическими лицами (безнал. расчет)
Описание | Отзывы о товаре |
Производитель: Fujikura
Артикул производителя: ОМЗКГЦ-10А-01-0,22-8-(4.0)
Модель: Кабель волоконно-оптический магистральный - ОМЗКГЦ-10А-01-0,22-8-(4.0)
Краткое описание : Модель ОМЗКГЦ-10А-01-0,22-8-(4.0)

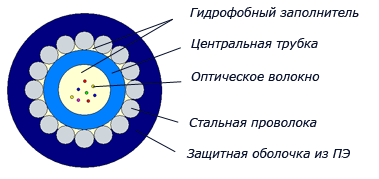

Кабель оптический магистральный и внутризоновый одномодовый с центральной трубкой, содержащей до 24 ОВ, броней из стальных оцинкованных круглых проволок и защитным шлангом из ПЭ.
Применение
Кабель используется для прокладки в грунтах всех категорий, кроме подверженных мерзлотным деформациям, в кабельной канализации, трубах блоках, коллекторах, тоннелях, на мостах и в шахтах, через неглубокие болота и несудоходные реки. В кабелях используются оптические волокна в соответствии с Рекомендациями ITU-Т G.651, G.652В, G.652D, G.655.По требованию заказчика кабели изготавливаются в оболочке из негорючего материала, с низким газодымовыделением (типа LS) и не содержащего галогенов (типа HF).
Кабели оптические ОМЗКГЦ для прокладки в грунте | ||||||
Количество ОВ в кабеле | Количество ОВ в модуле | Номинальный расчётный диаметр кабеля, мм | Расчётная масса кабеля, кг/км | Растя-гивающее усилие, кН | Разда-вливающее усилие, Н/1см | Минимальный радиус изгиба кабеля, мм |
ОМЗКГЦ(Н)-...-01-...-4...24-(8,0) | ||||||
до 24 | до 24 | 9,9 | до 220 | 8,0 | 600-1000 | 200 |
ОМЗКГЦ(Н)-...-01-...-4...24-(20,0) | ||||||
до 24 | до 24 | 12,0 | до 281 | 20,0 | 600-1000 | 240 |
Кабели оптические ОМЗКГЦ для прокладки в канализации | ||||||
Количество ОВ в кабеле | Количество ОВ в модуле | Номинальный расчётный диаметр кабеля, мм | Расчётная масса кабеля, кг/км | Растя-гивающее усилие, кН | Раздав-ливающее усилие, Н/1см | Минимальный радиус изгиба кабеля, мм |
ОМЗКГЦ(Н)-...-01-...-4...24-(4,0) | ||||||
до 24 | до 24 | 9,1 | до 162 | 4.0 | 600-1000 | 182 |
Климатические характеристики | |
Температура эксплуатации | -40 °С … +60 °С |
Температура монтажа | -10 °С … +60 °С |
Оптическое волокно является идеальной средой для передачи сигналов телефонной связи, кабельного телевидения, сетей передачи данных. Оптические волокна соответствуют рекомендациям Международного Союза Электросвязи, Сектора телекоммуникационных стандартов-ITU-T: G.651- G.652- G.655. Оптическое волокно представляет собой двухслойную цилиндрическую кварцевую конструкцию, состоящую из сердцевины и оболочки. Оболочка покрыта защитным слоем из акрилатного лака.
Структура маркировки кабелей по ТУ 16.К87-001-00 | |||||
ОМЗКГМ | 10 | 01 | 0,22 | 16 | (7,0) |
Допустимое растягивающие усилие кН | |||||
Количествооптических волокон | |||||
Коэффициентзатухания: 0,22 лБ/км на? = 1550 мкм 0,35 дБ/км на? = 1310 мкм 0,7 дБ/км на? = 1300 мкм | |||||
Номерразработки: для кабелей с индексом М и МН(кроме ОК ПМ) 01 - центральный силовойэлемент(ЦСЭ) из стеклопластика 02 - ЦСЭ из стального троса 03 - ЦСЭ из стальной проволоки | |||||
Дипметрмодового поля 10 - для одномодового ОВ со смещенной дисперсией 10А - для одномодового ОВ с низким пиком воды и расширенной рабочей полосой длин волн 9,5 - для одномодового ОВ снулевой смещённой дисперсией 50 - для моногомодового ОВ 62,5 - для многомодового ОВ |
|
Новые правила маркировки кабелей:
Маркировка кабелей | ||||||
| ||||||
ОКГМ | нг | HF | - 01 | - 3x4E3 | /1x4E5 | - 7,0 |
|
|
|
|
|
| Допустимое растягивающее усилие(статическое), Кн |
Количество ОМ х количество ОВ типа2 в ОМ | ||||||
Количество ОМ х количество ОВ типа1 в ОМ | ||||||
Тип ОВ: | ||||||
Е1 – одномодовое ОВ с несмещенной дисперсией порекомендации ITU-T G.652.B | ||||||
Е2 – одномодовое ОВ с минимизированными потерями порекомендации ITU-T G.654 | ||||||
Е3 – одномодовое ОВ с дополнительным окномпрозрачности по рекомендации ITU-T G.652.D | ||||||
Е4 – одномодовое ОВ со смещенной дисперсией порекомендации ITU-T G.653 | ||||||
Е5 – одномодовое ОВ с ненулевой дисперсией порекомендации ITU-T G.655 | ||||||
М1 – многомодовое ОВ 50/125 | ||||||
М2 – многомодовое ОВ 62,5/125 | ||||||
Конструктивное исполнение: | ||||||
00 – одномодульный, ЦСЭ отсутствует | ||||||
01 – многомодульный, ЦСЭ – стеклопластиковыйстержень | ||||||
02 – многомодульный, ЦСЭ – стальной трос | ||||||
03 – многомодульный, ЦСЭ – стальная оцинкованнаяпроволока | ||||||
Тип кабеля с внешней оболочкой, нераспространяющей горение* | ||||||
LS – ПЭ, не содержащий галогенов с пониженным дымо-и газовыделением- | ||||||
HF – ПЭ, не содержащий галогенов и не содержащийкоррозионно-активных газообразных продуктов при горении и тлении. | ||||||
Оболочка кабеля из материала, нераспространяющего горение: | ||||||
«н» – при одиночной прокладке | ||||||
«нг» – при групповой прокладке | ||||||
Обозначение назначения кабеля, условий прокладки иконструктивных особенностей: | ||||||
ОКГМ: ОК - оптический кабель, Г – для прокладки вгрунтах всех категорий, кабельной канализации, в трубах, в блоках, коллекторах,в воде при пересечении болот, озёр и рек с максимальной глубиной не более 10 м, с бронепокровом из круглых стальных оцинкованных проволок,М – многомодульный сердечник | ||||||
ОКГЦ: ОК - оптический кабель, Г – для прокладки вгрунтах всех категорий, кабельной канализации, в трубах, в блоках,коллекторах, в воде при пересечении болот, озёр и рек с максимальной глубинойне более 10 м,с бронепокровом из круглых стальных оцинкованных проволок, Ц – одномодульныйсердечник – центральная трубка | ||||||
ОККМ: ОК - оптический кабель, К – для прокладки вкабельной канализации, в трубах, в блоках, коллекторах, с бронепокровом изстальной гофрированной ленты, М – многомодульный сердечник | ||||||
ОККЦ: ОК – оптический кабель, К – для прокладки вкабельной канализации, в трубах, в блоках, коллекторах, с бронепокровом изстальной гофрированной ленты, Ц – одномодульный сердечник – центральнаятрубка | ||||||
ОКТМ: ОК – оптический кабель, Т – для прокладки вкабельной канализации и пластмассовых трубах, М – многомодульный сердечник | ||||||
ОКТЦ: ОК – оптический кабель, Т – для прокладки вкабельной канализации в лотках, внутри заданий и сооружений, в том числеметодом микрозадувки, Ц – одномодульный сердечник – центральная трубка | ||||||
ОКПМ: ОК - оптический кабель, П – для подвескина опорах воздушных линий связи,столбах освещения, столбах городского освещения, контактной сети городскоготранспорта, опорах радиотрансляционной сети, М – многомодульный сердечник | ||||||
ОКПЦ: ОК - оптический кабель, П – для подвескина опорах воздушных линий связи, столбахосвещения, столбах городского освещения, контактной сети городскоготранспорта, опорах радиотрансляционной сети, Ц – одномодульный сердечник,центральная трубка (ЦТ) | ||||||
ОКСД: ОК - оптический кабель, С – самонесущий, Д –диэлектрический | ||||||
ОКСМ: ОК - оптический кабель, С – самонесущий на опорах воздушных линий связи,столбах освещения, столбах городского освещения, контактной сети городскоготранспорта, опорах радиотрансляционной сети, М – многомодульный сердечник | ||||||
*Кабели с использованием ПЭ оболочки типа HF и LSпредназначены для прокладки внутри зданий и сооружений |
