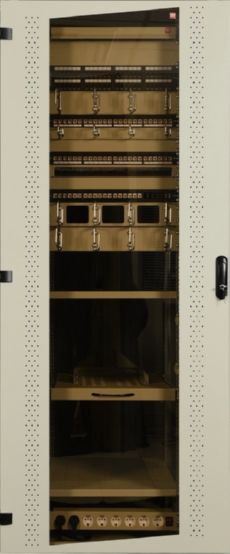

Шкаф серверный МТК 19" AESP REC-63210S-PBP2-GY

Шкаф серверный МТК 19, 32U, 1609x600x1000 мм, разборный, с перф. дверьми (задняя двухстворч.),серый

МТК (модульный телекоммуникационный конструктив) - унифицированная линейка компонентов, из которой можно собрать многочисленные варианты шкафов шириной 600 и 800мм, высотой от 22 до 89U и глубиной 600, 800, 1000, 1200мм самого различного назначения.

Серверные шкафы МТК это уже подобранные комплекты компонентов, представляющие наиболее универсальные варианты серверных шкафов.

Под серверными шкафами традиционно понимаются шкафы для решения следующих задач:

Размещение значительного количества тяжелых серверов и источников бесперебойного питания;
Обеспечение высокого вентиляционного потенциала путем правильной организации воздушных потоков;
Прием и разводка внутри шкафа достаточно большого объема кабельных трасс;
Удобный доступ к установленному оборудованию, возможность его наращивания без существенного перемонтажа всего конструктива.

Соответственно этим задачам мы предлагаем наиболее популярные комбинации компонентов МТК (см. раздел Информация для заказа), при этом вы можете внести любые изменения в конфигурацию шкафа и подобрать необходимую для вас комбинацию дверей и боковых панелей.

Специальные аксессуары для серверных шкафов МТК

Шкафы МТК полностью совместимы со всем дополнительным оборудованием для шкафов и стоек производства АЕСП. Но также, специально для данной серии были разработаны дополнительные аксессуары, значительно повышающие эффективность общего конструктива МТК.

Особенности серверных шкафов МТК:

Любая необходимая клиенту конфигурация набирается стандартными элементами системы. Доступны варианты: - двери: стеклянные, цельнометаллические, перфорированные, одинарные и двустворчатые (распашные);
- боковые панели: цельнометаллические, перфорированные, одинарные и двойные;
- цвет: офисный серый (RAL7032) или черный (RAL9005).

Возможна также конфигурация без дверей и боковых панелей по типу открытой монтажной стойки.

Высокая несущая способность (до 1200кг), позволяющая размещать тяжелую телекоммуникационную технику, серверы, источники резервного питания и другое подобное оборудование.

Защита от несанкционированного доступа. На дверях установлены эргономичные замки с многоточечным запиранием, все открывающиеся поверхности также снабжены замками. Система единого ключа на все двери, боковые и задние панели.

Продуманная вертикальная организация. Передняя и задняя рамы шкафов приспособлены для вертикального размещения блоков розеток REC-S816, REC-S16А-V и REC-S16P-V, и кабельных жгутов. В стандартную комплектацию шкафов входят кольца для фиксации кабеля и различные органайзеры.

Возможность установки оборудования не только стандарта 19”, но и 21” (в шкафы шириной 800 мм).

Регулировка профилей. Благодаря использованию поперечных кулис с продольными пазами, регулировка положения монтажных профилей по глубине осуществляется плавно, без минимального шага. Такое решение позволяет изменять расстояние между передними и задними профилями в диапазоне от 0 до 810 мм (либо 1010 – для шкафов глубиной 1200 мм).

Реализация в конструкции шкафа принципа динамической жесткости, широко используемого в авиации и кораблестроении. Суть принципа в том, что геометрия конструктива самоподстраивается под изменяющуюся нагрузку. То есть, чем больше вес монтируемого в шкаф оборудования, тем жестче он становится. Таким образом, шкаф, в полном объеме нагруженный любым телекоммуникационным оборудованием (даже источниками бесперебойного питания), сохраняет все геометрические размеры и остается абсолютно функциональным.

Кабельные вводы в шкафу предусматривают прием кабельных трасс со всех направлений (пол, потолок, стены и соседние шкафы), и тем самым предоставляют широкие возможности по организации ввода-вывода кабельных линий. Отверстия кабельных вводов закрыты сегментированными пластиковыми заглушками.

Принудительная вентиляция шкафа эффективно реализуется блоками вентиляторов АЕСП: REC-RMFTU-4A, REC-RMFTU-4T, REC-RMFTU-6A, REC-RMFTU-6T.

Цоколь. При необходимости использования цоколя не требуется докупать дополнительный элемент – так как основание шкафа МТК уже включает в себя встроенный цоколь высотой 60мм. Если требуется цоколь с большой высотой (до 100мм) - вы можете заказать дополнительный цоколь с выдвижным фильтром.

Защита от пыли обеспечивается комплексом технических и конструктивных решений таких, как, например, фальш-крыша, позволяющая в несколько раз увеличить общий срок службы потолочных вентиляторов. Распределение пыли в воздухе помещений таково, что нижние кабельные вводы находятся в зоне наибольшего ее скопления. При использовании вытяжной вентиляции в шкафу создается разрежение, способствующее попаданию пыли в шкаф. Чтобы воспрепятствовать ее поступлению, проем кабельного ввода изнутри закрывается щеточной защитой, которая входит в стандартную комплектацию. При установке вентилятора в основание рекомендуется дополнительное средство защиты – фильтр-насадка REC-FIL, которая крепится к нижней или верхней поверхности вентилятора (поставляется отдельно).

Опоры с эластичным диэлектрическим обрамлением позволяют избежать повреждения пола при перемещении шкафа, а также уменьшают вероятность разрядов статического электричества «на землю». Увеличенный размер опор позволяет избежать продавливания при установке шкафа на покрытия даже бытовых классов прочности. Имеется возможность одновременной установки роликов REC-CB-MA и штатных опор.

Вертикальное и горизонтальное пакетное соединение шкафов этой серии производится просто и быстро – без дополнительной доработки, с помощью недорогих монтажных комплектов REC-JKM и REC-JKM-V. Такое соединение облегчает проводку внутренних коммуникаций, обслуживание оборудования, улучшает вентиляцию и позволяет равномерно распределить нагрузку на пол. ОБРАЩАЕМ ВНИМАНИЕ - ВЕРТИКАЛЬНОЕ ПАКЕТНОЕ СОЕДИНЕНИЕ ДАЕТ ВОЗМОЖНОСТЬ СОБИРАТЬ ИЗ НЕСКОЛЬКИХ СТАНДАРТНЫХ ШКАФОВ МТК МНОГОСЕКЦИОННЫЕ КОНСТРУКТИВЫ ЕМКОСТЬЮ ДО 89U.

Покрытие. Для предотвращения риска коротких замыканий все поверхности шкафа, включая монтажные профили, покрываются диэлектрическим эпоксиполиэфирным составом высокой прочности. Соблюдение технологии подготовки и нанесения покрытия позволяет транспортировать и использовать шкафы при температурах от -40 до +70° C.

Электробезопасность. Образующиеся на поверхностях телекоммуникационного шкафа статические заряды снимаются проводами контура заземления шкафа (входит в стандартную комплектацию) согласно ГОСТ Р 50827-95 МЭК 670-89. Данный контур заземления может быть подключен к внешней шине заземления REC-ET2-M, и допускает установку в шкаф оборудования с суммарным током потребления до 600 А.

Комплектация серии является традиционно богатой и включает в себя заземление, щёточную защиту, крепежный набор для установки оборудования, а также различные кабельные органайзеры и приспособления для установки в рамы шкафа блоков розеток.

Поставка каждого шкафа осуществляется в четырех компактных плоских коробках, что существенно облегчает транспортировку. При затрудненном подходе, перемещении по лестницам, установке в небольших помещениях шкаф может быть доставлен по частям, и собран непосредственно в месте эксплуатации.

Транспортировка

Шкафы МТК поставляются в четырех коробках:

основание/крыша/установочный комплект (коробка REC-A);
передняя рама с дверью/панелью и направляющими (коробка REC-B);
задняя рама с дверью/панелью и направляющими (коробка REC-B);
боковые панели (коробка REC-C).

Все коробки приемлемого размера и веса, что позволяет без напряжений работать с каждой из них одному-двум монтажникам.
