Удлинитель KVM Aten VE300RQ

VE300RQ Приемник(ресивер), удаленный модуль аудио- видео удлинителя VE300. Устройство обладает функцией исправления ошибок фазы сигнала цветности и синхронизации, происходящих при передаче данных на большие расстояния.

Применяется:

- как удаленный модуль удлинителя в системах VE300T+VE300RQ, к которому подключается устройство отображения аудио/видео сигнала;

- как удаленный модуль в системах с матричным переключателем VM0808T / VM1616T, к которому подключается устройство отображения аудио/видео сигнала.

Локальный (трансмиттер) и удаленный (ресивер) модули соединяются кабелем типа витая пара Cat 5.

Благодаря эксклюзивной технологии ATEN, исправляющей задержки RGB сигналов, VE300 позволяет передавать сигнал между аудио/видео источником и устройством отображения на расстояние до 150 метров, с разрешением 1600x1200 -модель VE300R, или до 300 метров, с разрешением 1280x1024 -модель VE300RQ.

Система состоит из локального передающего устройства (VE300T) и удаленного принимающего устройства (VE300R или VE300RQ), соединенных кабелем «витая пара» Cat 5e. Благодаря тому, что модель VE300 обеспечивает доступ к ауидо/видео источникам на больших расстояниях, она идеально подходит для использования в торговых центрах и гипермаркетах, на спортивных объектах, центрах управления и безопасности предприятий. При этом, оборудование может находиться в помещении с ограниченным доступом, в то время как дисплеи доступны широкой аудитории.

Для оптимального качества видео, модель VE300RQ поддерживает ручную синхронизацию сигналов RGB, с помощью селектора задержки RGB. Это устройство, также, обладает функцией исправления ошибок фазы сигнала цветности и синхронизации, происходящих при передаче данных на большие расстояния.

В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
• выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Артикул (и возможные варианты его написания): VE300RQ; VE300RQ; VE300RQ; VE-300RQ; VE300RQG

Особенности

• Для подключения принимающего и передающего устройств используется кабель витая пара Cat 5e
• Устройство может применяется как преемник удио/видео сигнала от передатчика VE300T напрямую или через матричные коммутаторы VM0808T или VM1616T;
• Поддержка одного локального и одного удаленного дисплея
• Предусмотрена функция исправления перекосов RGB (VE500RQ) – автоматическая синхронизация временной задержки сигналов RGB для компенсации расстояния
• Передача на большое расстояние – до 300 м
• Разрешение

  VE300R: 1920x1200 при 60 Гц (30 м), 1600x1200 при 60 Гц (150 м), 1280x1024 при 60 Гц (200 м)

  VE300RQ: 1920x1200 при 60 Гц (150 м), 1280x1024 при 60 Гц (300 м)

• Автоматическое и ручное управление усилением сигнала – регулировка силы сигнала для компенсации расстояния
• Поддержка широкоформатных режимов видео
• Возможность монтажа в системную стойку
• Встроенная защита от статического электричества

Комплектация

• 1x VE300RQ
• 1х адаптер питания
• 1х комплект для монтажа в стойку
• 1x провод заземления
• 1x руководство пользователя

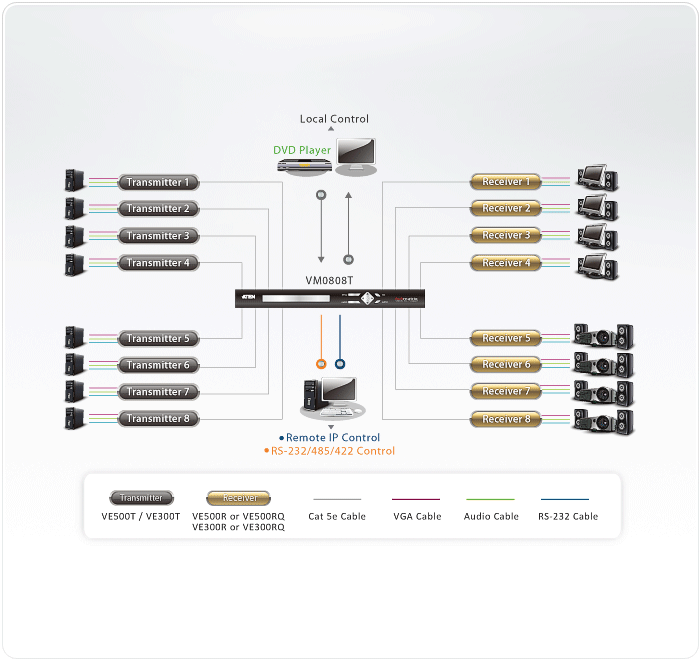

Схема подключения

Спецификация
