Удлинитель KVM Aten VE814

HDMI-удлинитель VE814 от ATEN позволяет передавать видеосигнал от HDMI источника к двум мониторам на расстояние до 100 метров. Удлинитель VE814 состои из двух блоков передатчика VE814T и приемника VE814R. Для соединения блоков удлинителя необходимо подключить один кабель типа витая пара категории 5e/6. К удлинителю можно подключить до трех дисплеев HDMI – два дисплея подключаются к принимающему блоку (VE814R) и один - к передающему блоку (VE814T).

VE814 имеет встроенный 2-х портовый Ethernet Hub. Подключив VE814T к сети Ethernet, пользователь получает полноценный порт для выхода в сеть на удаленном модуле VE814R.

Удлинитель снабжен RS-232 и ИК выходами, позволяющими управлять HDMI-источником с удаленного устройства (VE814R), а также обеспечивает возможность контроля HDMI видеосигнала на мониторе, подключенном к локальному блоку (VE814T). VE814 является HDMI (3D, Deep Color, 4Kx2K) и HDCP совместимым устройством и обеспечивает высокое качество передачи видеосигнала.

В инсталляциях рекомендуется:

• использовать кабели только экранированной витой пары. Использование неэкранированной витой пары допускается, при этом не гарантируется стабильная и качественная работа оборудования.
• выполнить рекомендации производителя по качественному заземлению. При некачественном заземлении могут происходить сбои в работе оборудования вплоть до полного выхода его из строя.

Артикул (и возможные варианты его написания): VE814; VE814; VE814; VE-814; VE814G

Особенности

• Устройство позволяет подключить два HDMI-монитора к HDMI-источнику на расстоянии до 100 м.
• Используется только один кабель витая пара Cat 5 для соединения передатчика и приемника, благодаря реализации технологии HDBaseT.
• Возможность подключения 1 дисплея к передатчику и 2 к дисплеев к приемнику.
• Поддержка двух ИК-каналов для двунаправленной передачи ИК сигнала.
• Доступ в сеть Ethernet с удаленного модуля (VE814R) при подключении к сети локального модуля (VE814T).
• Поддержка HDMI (3D, Deep Color,4kx2k).
• Поддержка HDCP.
• Поддержка широкоформатных режимов видео.
• Поддержка разрешений до Ultra HD 4kx2k и 1080p Full HD.
• EDID Expert – выбирает оптимальные настройки EDID для корректного включения и высокого качества изображения.
• RS-232 последовательный порт для подключения периферийных устройств, таких как сенсорные экраны, бар-кодеры, сканеры и т. д.
• Встроенная защита от статического электричества
• Простота установки – не требуется дополнительного ПО.
• Возможность установки в телекоммуникационную стойку.

Комплектация

• 1 x VE814T (передатчик - локальный модуль)
• 1 x VE814R (приемник - удаленный модуль)
• 2 х адаптера питания
• 1 x комплект для монтажа
• 1 х ИК-приемник
• 1 x ИК-передатчик
• 1x Руководство пользователя

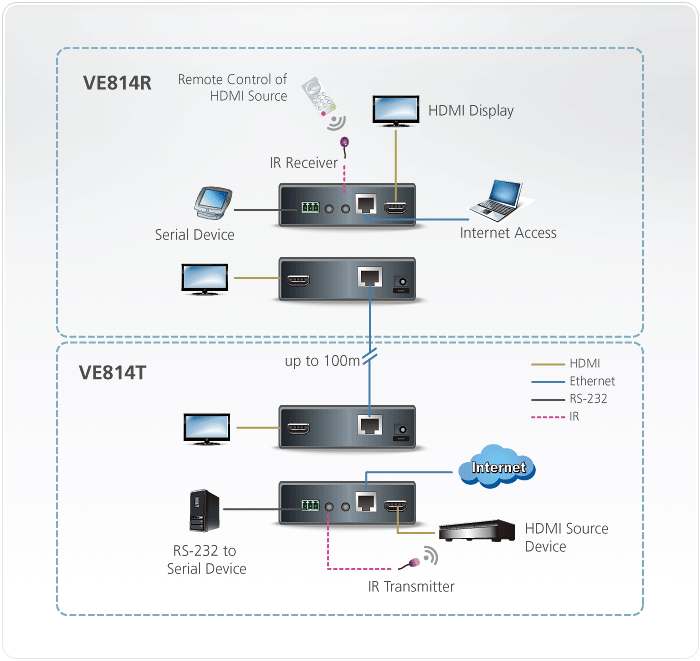

Схема подключения

Спецификация
