Система управления ATEN - компактный контроллер

Компактный блок управления VK1100K2 является уменьшенной версией в сравнении с моделью VK2100, но при этом обладающей таким же функционалом, позволяющим ему работать в качестве основного контроллера системы, который обеспечивает подключение ко всем аппаратным устройствам, находящимся в помещении.

Система управления оборудованием, разработанная компанией ATEN (ATEN Control System), включает в себя контроллер (ATEN Control Box) модели VK1100 или VK2100, программный конфигуратор VK6000 (ATEN Configurator) и приложение для мобильных устройств ATEN Control System App. Она является стандартной, управляемой по Ethernet-подключеню системой, которая позволяет организовать непосредственное и централизованное управление устройствами с помощью мобильного устройства и планшетного компьютера.

Компактный контроллер VK1100 может быть легко задействован вместе с существующим оборудованием и тесно интегрирован с профессиональной аудио- и видеопродукцией линейки VanCryst компании ATEN, а также с практически любыми другими аппаратными устройствами, включая аудио/видео оборудование, системы освещения и кондиционирования воздуха, датчики движения, выключатели питания и многое другое управляемое по интерфейсу RS232. Также контроллер VK1100 служит централизованной платформой для мониторинга, управления и контроля с помощью приложения с индивидуальным графическим интерфейсом, работающем на любом мобильном устройстве под управлением iOS, Android или Windows.

Программный конфигуратор VK6000 позволяет с помощью интуитивно понятного графического интерфейса в несколько простых шагов выполнить быструю настройку аппаратных устройств и элементов управления. Вы сможете выполнить настройку аппаратного обеспечения, сформировать удобный дизайн Вашего интерфейса, а затем загрузить профили в контроллер VK1100. При этом импорт профилей может выполняться с помощью ATEN Control System App, работающем на любом мобильном устройстве под управлением iOS, Android или Windows. Также приложение ATEN Control System App с помощью пользовательского интерфейса с легким управлением позволяет импортировать и обновлять профили пользователя из контроллера VK1100, используя Ethernet-подключение. Каждый профиль предусматривает настраиваемый графический интерфейс управления, который предоставляет Вам быстрый доступ к необходимым управляемым аппаратным устройствам. Для обеспечения безопасного доступа к системе, использование любого профиля защищено проверкой подлинности с помощью пароля.

Система управления оборудованием от компании ATEN идеально подходит для использования в переговорных, конференц-центрах, залах заседаний, аудиториях или в любых иных помещениях, где требуется централизованное и мобильное управление различными аппаратными устройствами с помощью рациональной системы управления, обеспечивающей оптимальную эффективность и производительность.

Артикул (и возможные варианты его написания): VK1100K2; VK1100K2; VK1100

• Особенности

• Компактный контроллер VK1100K2
  • Поддерживает различные интерфейсы подсоединения:
    • 2 x последовательных порта
    • 2 x инфракрасных/последовательных порта
    • 4 x релейных канала
    • 1 x порт Ethernet;
    • 1 x USB порт для удобной загрузки профиля;
  • Функция обучения ИК-сигналам для добавления драйверов ИК-устройств;
  • Настройки параметров системы с помощью веб-интерфейса;
  • Светодиодная индикация аппаратного статуса и активных сообщений;
  • SSH-утилита для контроля входных и выходных сигналов блока управления (контроллера).
• Программный конфигуратор VK6000
• Простое создание профиля в несколько несложных конфигурационных шагов с помощью интуитивно понятного графического интерфейса;
• Настраиваемый дизайн графического интерфейса и элементов управления для использования на мобильных устройствах и планшетных компьютерах;
• Встроенный генератор базы данных для установки драйвера устройства и полного управления устройством;
• Встроенная библиотека компании ATEN, содержащая более 10,000 драйверов устройств и полные драйверы для продуктов линейки VanCryst;
• Поддержка протоколов Telnet, TCP, ONVIF и PJLink для управления по сети устройствами на основе IP-подключения;
• Поддержка двух способов коммуникации для создания пользовательского мониторинга событий, позволяющего автоматически выполнять последующие действия;
• Отладочный инструмент для проверки выполняемости команд перед загрузкой профиля в VK2100 / VK1100;
• Симулятор для моделирования и просмотра индивидуального графического интерфейса до загрузки;

• Приложение ATEN Control System App
  • Позволяет администраторам осуществлять централизованное управление несколькими помещениями с мобильного устройства или планшетного компьютера, используя профили;
  • Возможность ограничения доступа пользователей к профилям с помощью аутентификации по паролю;
  • Синхронизация системных элементов управления между несколькими мобильными устройствами и планшетными компьютерами;
  • Любое мобильное устройство на основе iOS, Android или Windows может использоваться для управления системой, что избавляет от необходимости покупать дорогостоящие эксклюзивные пользовательские пульты управления/

• Комплектация

• 1x контроллер VK1100
• 1x кабель питания
• 4x клеммных разъема
• 1x руководство пользователя

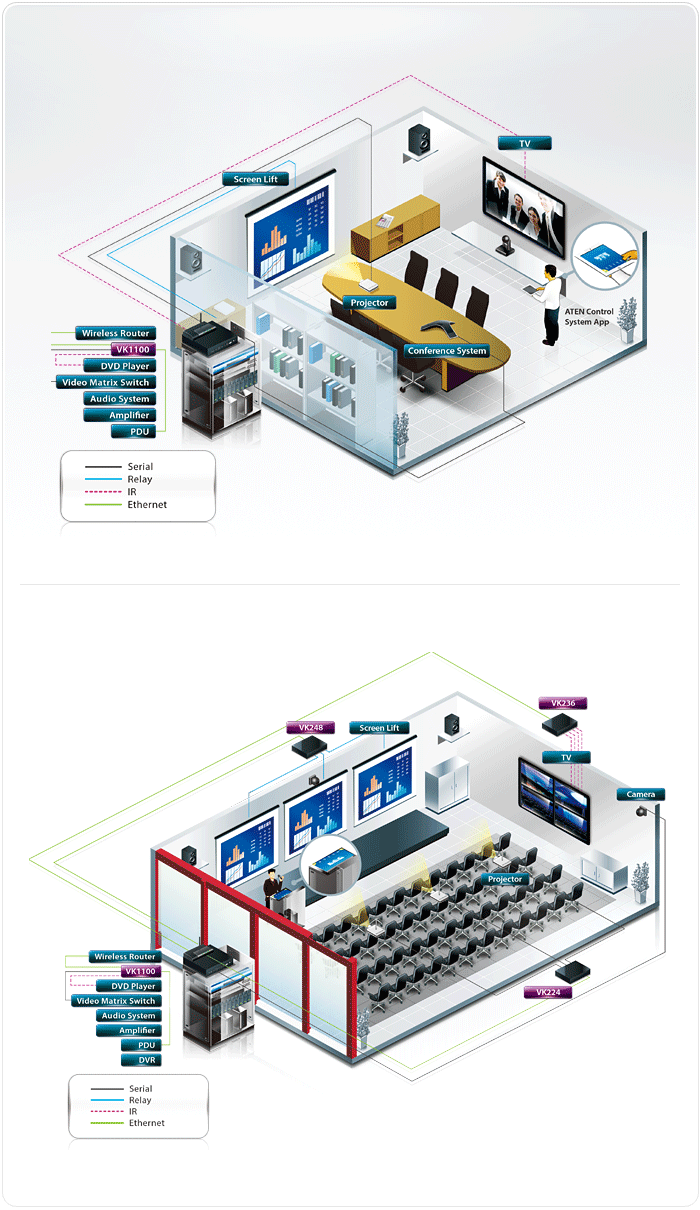

Схема подключения

Спецификация

Интерфейсы
ИК/Последовательный	• 2 x программируемых ИК- / однонаправленных RS-232 порта (1 x 3-полюсной клеммный разъем); ИК: – Несущая частота: 10 КГц~455 КГц; Последовательные: – Скорость (бит/с): 300-115200 (по умолчанию: 9600); – Бит данных: 8 (по умолчанию) или 7; – Стоповый бит: 1 (по умолчанию) или 2; – Четность: Нет (по умолчанию), Четный или Нечетный
Последовательный	• 2 x программируемых двунаправленных порта RS-232/422/485 (2 x разъема DB9, настраиваемых с помощью назначения контактов); – Скорость (бит/с): 300 - 115200 (по умолчанию: 9600); – Бит данных: 8 (по умолчанию) или 7; – Стоповый бит: 1 (по умолчанию) или 2; – Четность: Нет (по умолчанию), Четный или Нечетный; – Управление потоками: Нет (по умолчанию) RTS/CTS
Реле	• 4 x канала релейной линии (2 x 4-полюсных клеммных разъема); • Нормально разомкнутые, изолированные реле; • Допустимая мощность на контактах: макс. 24 В постоянного тока, 2 А
В постоянного тока	• 1 x порт вывода 12 В постоянного тока (1 x 2-полюсной клеммный разъем); • Источник питания: 12 В постоянного тока, макс. 1 А
Ethernet	• 1 x гнездо RJ-45, 10/100Base-T • Поддерживаемые протоколы: ICMP, TCP/IP, DHCP, HTTPS, SSH • Поддержка DHCP. Если IP не присваивается в течение 30 секунд, будут использоваться следующие параметры IP-адреса по умолчанию: IP-адрес: 192.168.0.60 Маска подсети: 255.255.255.0
USB	1 x гнездо USB тип A
Переключатели
ID контроллера	1 x 16-сегментный переключатель
Питание	1 x переключатель вкл./выкл
ИК Обучение	1 x светодиод ИК-приемника
Кнопка сброса	1 x полуутопленная кнопка
Энергопотребление	AC110V:5.4W:87 AC220V:5.4W:87
Питание
Номинальная входная мощность	Встроенный источник питания: 100-240 В переменного тока, 50-60 Гц
Температура и влажность
Рабочая температура	0 – 50°C
Температура хранения	–20 – 60°C
Влажность	0 - 80% рт. ст. без образования конденсата
Физические свойства
Корпус	Металлический
Масса	1.19 kg ( 2.62 lb )
Размеры (Д х Ш х В)	21.50 x 16.23 x 4.18 cm (8.46 x 6.39 x 1.65 in.)
Примечание	Обратите внимание, что для некоторых изделий монтируемых стойку, физические размеры (ШxГxВ) выражаются в формате (ДxШxВ).
