Модель DGS-3324SRi 24-х портовый xStack™ мастер - коммутатор стека

Краткое описание : Модель DGS-3324SRi

Описание технологии xStack™

Ограничения при стекировании коммутаторов серии xStack

Гигабитные стекируемые коммутаторы 3 уровня серии xStack объединяют высшую производительность с функциями обеспечения отказоустойчивости, безопасности и управления, также упругость и простоту в использовании. Владея многофункциональными чертами, присущими дорогостоящим модульным шасси, эти устройства сравнимы по стоимости с обыкновенными стекируемыми коммутаторами. При объединении коммутаторов в стек по топологии «звезда» можно получить до 312 портов* Gigabit Ethernet, по топологи «кольцо» - до 384 портов**. Не считая того, коммутаторы DXS-33xx оборудованы слотом для установки дополнительных модулей с 2 uplink-портами 10 GE, любой из которых обеспечивает пропускную способность до 20 Гбит/с в режиме полного дуплекса.

Скоростное стекирование
Каждый коммутатор оборудован 2 портами для стекирования, обеспечивающими полосу пропускания до 20 Гбит/с в режиме полного дуплекса. В стек по топологии «звезда» с мастером-коммутатором DGS-3324SRi можно соединить до 6 коммутаторов серии xStack и получить суммарную стековую полосу пропускания до 120 Гбит/с. Стекирование по архитектуре «звезда» обеспечивает отказоустойчивость и возможность прибавления либо исключения коммутаторов из стека, не прерывая его функционирования. Коммутаторы стекируются при помощи скоростных кабелей для стекирования, что позволяет работать со стеком как с единым высокопроизводительным устройством. Разработка стекирования xStack, поддерживаемая коммутаторами, позволяет избрать более маленький путь передачи данных меж устройствами стека, организованного по топологии «кольцо» и предоставляет механизмы обеспечения его отказоустойчивости. В стек таковой архитектуры можно соединить до 12 коммутаторов. Его суммарная пропускная способность – 40 Гбит/с.

Простота расширения стека на коммутаторах xStack
Благодаря поддержке технологии SIM (Single IP Management), в стек можно просто соединить до 32-х коммутаторов, независимо от модели. Все коммутаторы могут настраиваться, обслуживаться и контролироваться с хоть какой рабочей станции с установленным Web-браузером через единый Айпишник. Стек управляется как единый объект и все коммутаторы, входящие в него определяются по одному Айпишнику. Web-интерфейс позволяет делать большая часть задач управления и опции, исключая необходимость установки дорогого и сложного программного обеспечения сетевого SNMP-управления.

Расширенные функции безопасности
Коммутаторы серии xStack предоставляют широкий набор функций обеспечения безопасности и контроля доступа. Он включает списки контроля доступа (ACL) уровней 2/3/4 на базе МАС-адреса, номера порта коммутатора, Айпишника и/либо номера порта TCP/UDP, аутентификацию юзеров 802.1x и контроль МАС-адресов. Также поддерживается централизованное управление доступом юзеров через серверы TACACS /TACACS+ и RADIUS. Вместе с управлением сетевыми приложениями, эти функции безопасности гарантируют не только лишь доступ в сеть авторизованных юзеров, да и предотвращение распространения по сети вредного трафика. Коммутаторы предоставляют расширенную поддержку VLAN, включая 4 Кб записей VLAN, GARP/GVRP и 802.1Q для увеличения безопасности и производительности сети. Управление полосой пропускания позволяет ограничить трафик для каждого порта и управлять объемом передаваемого трафика на границе сети. Коммутаторы предоставляют широкий набор многоуровневых (L2, L3, L4) функций QoS/CoS, гарантируя, что критические к задержкам приложения, к примеру VoIP, ERP, Интранет либо видеоконференции будут обслуживаться с соответствующим ценностью. Поддерживаются до 8 очередей ценностей для 802.1p/TOS/DiffServ с систематизацией на базе МАС-адресов источника и приемника, Айпишников источника либо приемника и/либо номеров портов TCP/UDP. Протокол Virtual Router Redundancy Protocol (VRRP) позволяет нескольким коммутаторам 3-го уровня локальной сети использовать один Айпишник. При всем этом, один из коммутаторов будет избран ведущим, а другие будут играть роль запасных, на случай выхода из строя ведущего. Поддержка VRRP обеспечивает удобство при настройке IP-параметров рабочей станции, не требуя конфигурации Айпишника шлюза по дефлоту, при выходе из строя устройства, выполняющего маршрутизацию.

* Расчет основан на 6 коммутаторах DXS-3350SR стекированных с DGS-3324SRi.
** Расчет основан на 8 коммутаторах DXS-3350SR стекированных по топологии «кольцо».

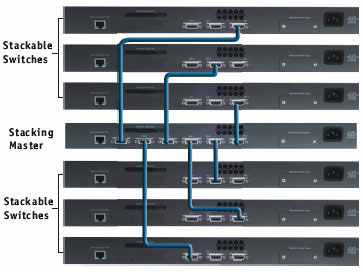

xStack™ - стек топологии "звезда" с мастером-коммутатором DGS-3324SRi в центре

Технические Характеристики:

Аппаратура


Порты

• 16 портов с автоопределением скорости 10/100/1000BASET (передняя панель)
• 8 комбопортов 10/100/1000BASET/Mini GBIC (SFP) (передняя панель)
• 6 10 Гбит/с порта для стекирования (задняя панель)
• 1 RS232 консольный порт (передняя панель)

  Объединение устройств

• Архитектура звезда: 6 DGS3324SR, либо DXS3326GSR, либо DXS3350SR либо их композиций на стек 1 DGS3324SRi мастер стека

  Эталоны и функции

• IEEE 802.3 10BASET/802.3u 100BASETX/802.3ab 1000BASET
• ANSI/IEEE 802.3 NWay autonegotiation
• IEEE 802.3x Flow Control
• Автоматическое определение полярности MDI/MDIX
• Зеркалирование портов

  Индикаторы

• Power, Master, Console, RPS (на устройство)
• SIO (для стекирующего порта)
• 1000Mbps (для порта 10/100/1000BASET)
• Link/Activity (на порт)

  Программное обеспечение


  IPмаршрутизация

• Поддержка IP v4
• Поддержка IP Fragmentation
• Огромное количество IP интерфейсов на VLAN
• Поддержка протоколов маршрутизации:
  статическая маршрутизация
  RIP1, RIP2
  OSPF v.2

  VLAN

• VLAN на базе портов
• IEEE 802.1Q Tagged VLAN
• GARP/GVRP
• Наибольшее количество VLAN
  Динамические: 255
  Статические: 4 Кб

  Очереди ценностей (CoS)

• Эталон: IEEE 802.1p
• Число очередей: 8

  Систематизация трафика (CoS)

  Может быть базирована на типах приложений, определенных юзером:
• TOS
• Diffserv (DSCP)
• MACадрес
• IP v.4 адресок
• Номер порта TCP/UDP (типы приложений, определенные юзером)
• TCP/UDP payload (содержимое пакета, определенное юзером)
• IPv.6адресок
• Класс трафика IP v.6
• Метка потока IP v.6

  Безопасность доступа

• Управление доступом 802.1x на базе портов
• Управление доступом 802.1x на базе MACадресов
• Функция Port security
• SSH
• SSL

  Списки управления доступом (ACL)

  На базе:
• MACадреса
• TOS
• Diffserv (DSCP)
• IP v.4 адреса
• Типа протокола пакета
• Номера порта TCP/UDP (типы приложений, определенные юзером)
• TCP/UDP payload (содержимое пакета, определенное юзером)
• ACL на базе физического порта
• Адреса IPv6
• Класса трафика IPv6
• Метки потока IPv6
• CPU Interface Filtering (Программные ACL)

  Spanning Tree Protocol

• 802.1D Spanning Tree
• 802.1w Rapid Spanning Tree
• 802.1s Multiple Spanning Tree

  Групповая рассылка IP

• IGMP v.3
• DVMRP
• PIM Dense mode
• PIM Sparse mode
• VRRP

  Агрегирование портов

• Количество портов в транковой группе: 8 (макс.)
• Количество транковых групп на стек: 32 (макс.)
• Рабочий режим: рассредотачивание нагрузки
• Агрегирование портов (LACP) 802.3ad

  Способ коммутации

• StoreandForward

  Jumbo фреймы

• 9216 б (макс.)

  Управление

• DLink SIM (Single IP Management)
• SNMP v.1, v.2c, v.3
• Webинтерфейс управления
• Мониторинг трафика при помощи графического интерфейса Web GUI
• Просмотр MAC –адресов через Webинтерфейс
• CLI (интерфейс командной строчки)
• RMONмониторинг
• Telnet сервер (до 8 сессий)
• Аутентификация TACACS/TACACS при административном доступе к коммутатору
• Аутентификация RADIUS при административном доступе к коммутатору
• SYSLOG
• DHCP/Bootp relay
• DNS relay
• Поддержка 2-ух копий ПО (Dual Images)
• Описание портов
• Просмотр утилизации микропроцессора
• Сегментация трафика
• Управление полосой пропускания с шагом 1 Мбит/с

  MIB

• MIBII (RFC 1213)
• Bridge MIB (RFC 1493)
• RMON MIB (RFC 1757)
• 802.1p Priority Queues (RFC 2674)
• 802.1Q VLAN MIB (RFC 2674)
• IGMP MIB (RFC 2833)
• If MIB (RFC 2233)
• Ethernetlike MIB (RFC 1643)
• RIP MIB (RFC 1724)
• OSPF MIB (RFC 1850)
• CIDR MIB (RFC 2096)
• DLink enterprise MIB

  Группы RMON

• 1, 2, 3, 9 (Alarm, Statistics, History, Event)

  Предназначение IPадреса

• Через DHCP клиент, Bootp клиент

  Обновление программного обеспечения

• TFTP

  Производительность


  Коммутационная фабрика

• 168 Гбит/с

  Способ коммутации

• Storeandforward

  Размер таблицы MACадресов

• 16 K записей на устройство

  Размер таблицы коммутации L3

• 3 Kб

  Исследование MAC адресов

• Динамическое: автоматическое обновление
• Статическое: определенное юзером

  Скорость передачи пакетов

• 125 Mpps

  Буфер RAM

• 2 Mб на устройство

Питание

• 100 °С 240 В, 50/60 Гц
• Внутренний универсальный источник питания

  Запасный источник питания

• Разъем для подключения к наружному запасному источнику питания

  Потребляемая мощность

• 90 Ватт (макс.)

  Вентиляция

• 40 x 40 мм DC вентилятор x 2
• 60 x 60 мм DC вентилятор x 1

  BTU/часов

• 307,1

  MTBF

• 156302 часа

  Рабочая температура

• 0^o до 40^o C

  Температура хранения

• 25^o до 55^o C

  Влажность

• От 5 до 95 без образования конденсата

  Размеры

• 441 x 207 x 44 мм
• 19" для установки в шкаф, 1 U высота

  Вес

• 3,15 кг (только устройство)

  Классы безопасности (EMI)

• FCC Class A
• CE Class A
• CTick

  Безопасность

• CSA International
